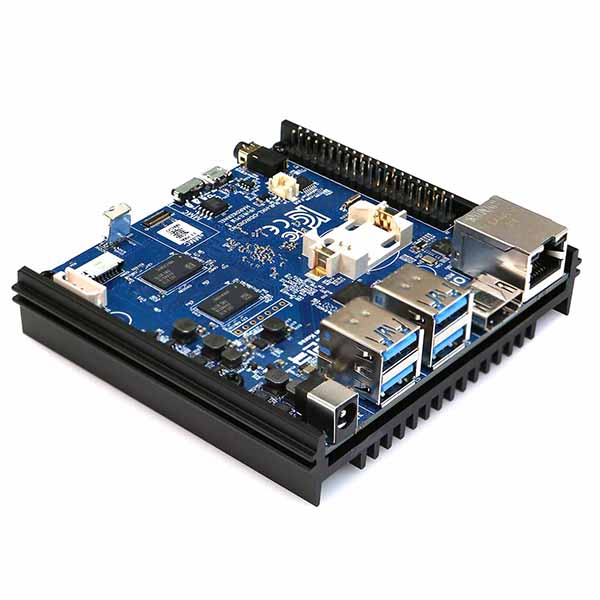

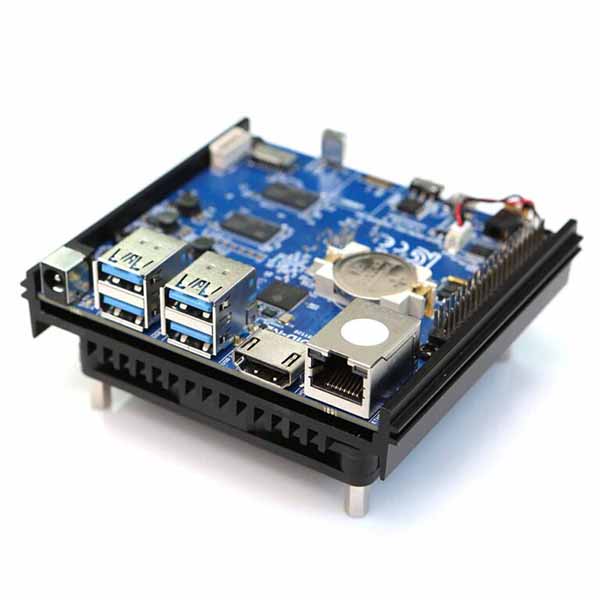

Одноплатный компьютер Odroid-N2+ (2Гб)
Технические характеристики
| Процессор: | Amlogic S922X Процессор (12 нм) |
|---|---|
| - | Четырехъядерный процессор Cortex-A73 (2,4 ГГц) и двухъядерный процессор Cortex-A53 (2 ГГц) |
| - | Архитектура ARMv8-A с расширениями Neon и Crypto |
| Графический процессор: | Mali-G52 с 6 x исполнительными двигателями (800 МГц) |
| Оперативная память: | DDR4 2ГБ с шириной шины 32 бита |
| - | Скорость передачи данных - 2640 МТ/s (класс PC4-21333) |
| - | 1,2 Вольт с низким энергопотреблением |
| eMMC: | 1 x разъем eMMC (доступны 8G, 16G, 32G, 64G и 128G) |
| microSD: | 1 x слот (режимы DS / HS до UHS-I SDR104) |
| Сеть: | 1 x GbE LAN (RJ45, поддерживает 10/100/1000 Мбит / с) |
| - | Realtek RTL8211F (Ethernet-трансивер) |
| - | светодиодные индикаторы (зеленый 100 Мбит/с, желтый 1000 Мбит/с) |
| Видео: | 1 x HDMI 2.0 (до 4K при 60 Гц с HDR, CEC, EDID) |
| - | 1 х композитное видео (3,5 мм) |
| Аудио: | 1 х стерео аудио линейный выход (разъем 3,5 мм) |
| - | 1 х HDMI цифровой выход |
| - | 1 х дополнительный оптический выход SPDIF |
| Хранилище: | 1 x разъем eMMC (доступны 8 ГБ, 16 ГБ, 32 ГБ, 64 ГБ и 128 ГБ) |
| - | 1 слот microSD (режимы DS / HS до UHS-I SDR104) |
| Внешний ввод / вывод: | |
| - | 4 хост-порта USB 3.0 (общий корневой концентратор) |
| - | 1 порт USB 2.0 OTG для режима хоста или устройства. (Без питания) |
| - | 1 x отладочная последовательная консоль (UART) |
| - | 1 x периферийный разъем расширения (40-контактный, шаг 2,54 мм) |
| - | 2 x 5 В пост. Тока, 2 x 3,3 В пост. Тока, 1 x 1,8 В пост. Тока, 8 x GND |
| - | 1 х SPI |
| - | 1 х UART |
| - | 2 х I2C |
| - | 25 x GPIO (макс.) |
| - | 2 входа АЦП (10 бит, 1,8 В макс.) |
| - | Все уровни сигналов ввода / вывода 3,3 В, за исключением входа АЦП с максимальным напряжением 1,8 В. |
| Другие особенности: | |
| - | Встроенная микросхема RTC (часы реального времени) для хранения даты и времени. Держатель батарейки CR2032 был заменен на 2-контактный разъем с шагом 1,25 мм.(На плате нет батареи) |
| - | 8 МБ SPI Flash для диспетчера загрузки |
| - | ИК-приемник для пульта ДУ |
| - | Построен с большим пассивным радиатором |
| Системные светодиодные индикаторы: | |
| - | Красный (PWR) - горит постоянно, когда подключен источник постоянного тока. |
| - | Синий (ЖИВОЙ) - мигает как сердцебиение во время работы ядра. |
| - | Разъем активного вентилятора охлаждения (5 В, 2-контактный) |
| - | Разъем (2-контактный, шаг 1,25 мм) |
| Питание: | |
| 1 x разъем постоянного тока: | внешний (отрицательный) диаметр 5,5 мм, внутренний (положительный) диаметр 2,1 мм |
| - | 7,5 В ~ 18 В постоянного тока (до 25 Вт) |
| - | Рекомендуется адаптер питания постоянного тока 12 В / 2 А |
| Потребляемая мощность: | |
| ХОЛОСТОЙ ХОД: | ≃ 2,2 Вт (регулятор производительности) |
| Нагрузка процессора: | ≃ 5,9 Вт (при 2016/2208 МГц), 6,2 Вт (при 2016/2400 МГц) |
| В выключенном состоянии: | ≃ 0,2 Вт |
Описание
ODROID-N2 + - это доработка ODROID-N2
- Максимальная частота процессора четырехъядерного Cortex-A73 увеличена до 2,4 ГГц с 1,8 ГГц.
- Максимальная частота процессора двухъядерного Cortex-A53 увеличена до 2,0 ГГц с 1,9 ГГц.
- Встроенный держатель резервной батареи RTC установлен на плате.
Основной ЦП основан на архитектуре big.Little, которая объединяет четырехъядерный кластер ЦП ARM Cortex-A73 и двухъядерный кластер Cortex-A53 с графическим процессором Mali-G52 нового поколения.

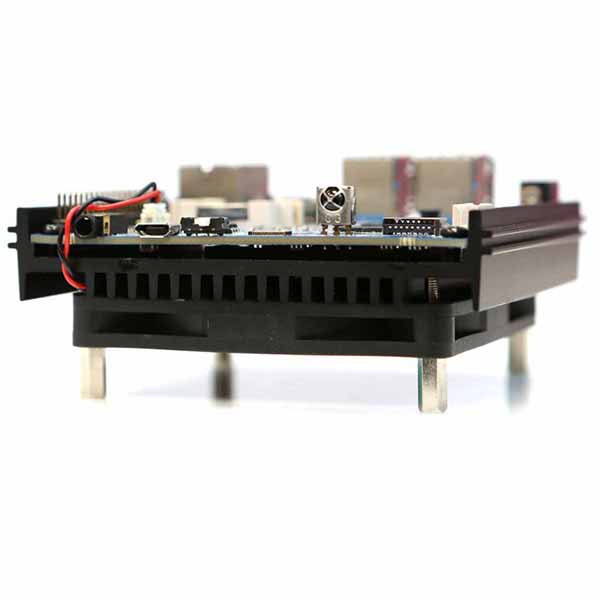

Благодаря современной 12-нм кремниевой технологии ядра A73 работают на частоте 2,2 ГГц без теплового дросселирования с использованием стандартного радиатора в металлическом корпусе, что делает компьютер надежным и тихим.
Многоядерная производительность ЦП примерно на 20% выше, а графический процессор на 10% быстрее, чем N1. ОЗУ DDR4 в N2 + работает на частоте 1320 МГц с низким энергопотреблением 1,2 В. Большой радиатор в металлическом корпусе предназначен для оптимизации теплоотвода ЦП и ОЗУ и минимизации дросселирования. ЦП размещен на нижней стороне печатной платы, чтобы обеспечить отличные тепловые характеристики.
Обновление флэш-памяти SPI с помощью программы Petitboot, приводит к неработоспособности устройства, отказ работы портов USB, HDMI портов и так далее. Способы восстановления достаточно затруднительны, требуют, в некоторых случаях переустановки новой версии Petitboot, в худшем варианте физического вмешательства в устройство перепрограммирования NOR Flash памяти. Данная программа является не официальной, приводит к отказу работы устройства, установку ее вы производите на свой страх и риск. Установка или подобного рода вмешательство в BIOS, снимает изделие с гарантийного обслуживания. Подробно характер и проблеммы связанные с установкой Pettiboot описаны на форуме производителя.
