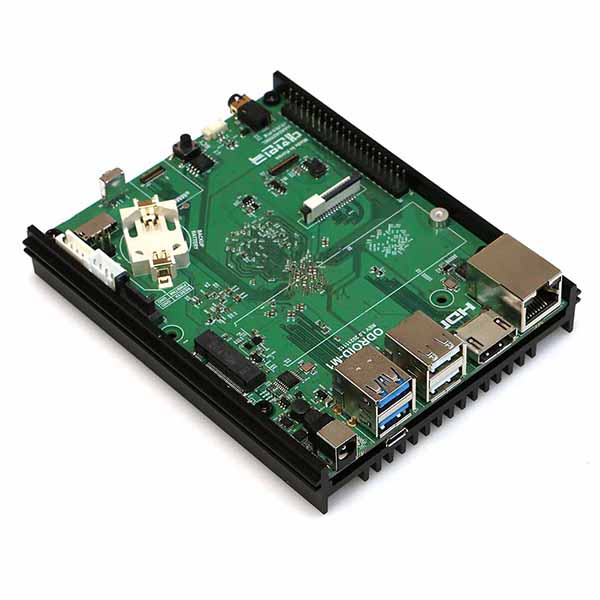

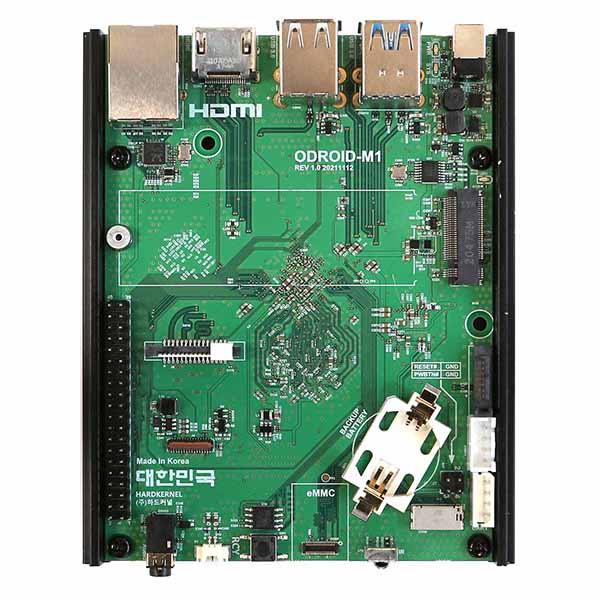

Одноплатный компьютер Odroid-M1 4Gb RAM
Технические характеристики
| Процессор: | Rockchip RK3568 |
|---|---|
| - | Кэш команд L1 - 32 КБ, 4-полосный ассоциативный набор (128 наборов), 64 байтовые строки, совместно используемые 1 процессором |
| - | Кэш данных L1 - 32 КБ, 4-полосный ассоциативный набор (128 наборов), 64 байтовые строки, совместно используемые 1 процессором |
| - | Кэш данных L3 - 512 КБ, 16-полосный ассоциативный набор (512 наборов), 64 байтовые строки, совместно используемые 4 процессорами Quad-Core Cortex-A 55 (1,992 ГГц) |
| - | ARMv8-архитектура с расширениями Neon и Crypto |
| - | Графический процессор Mali 52 MP2 с 4-мя исполнительными процессорами (650 МГц) |
| NPU: | 0.8Tops@INT8 , интегрированный высокопроизводительный ускоритель искусственного интеллекта RKNN NPU |
| Память: | 4 Гб LPDDR4 с 32-разрядной шириной шины |
| - | Скорость передачи данных 3120 МТ/с, до 1560 МГц |
| Место хранения: | 1 x слот eMMC |
| - | 1 x слот microSD (режим DS/HS до UHS-I SDR104) |
| - | 1 x твердотельный накопитель NVME M.2 (PCIe 3.0 x 2) |
| - | 1 x SATA3.0 |
| Сеть: | 1 x портов локальной сети GbE (RJ45, поддерживает 10/100/1000 Мбит/с) |
| - | Realtek RTL8211F (приемопередатчик Ethernet) |
| Светодиодные индикаторы: | |
| Зеленый светодиод: | мигает при передаче данных со скоростью соединения 100 Мбит/с. |
| Желтый светодиод: | мигает при передаче данных со скоростью соединения 1000 Мбит /с |
| Видео: | 1x HDMI 2.0 (до 4K при 60 Гц с HDR) |
| - | 1 x MIPI-DSI (работает с ЖК-дисплеем 800 x 1280) |
| Аудио: | 1 х 3,5 мм разъем для телефона |
| - | 1 x выход монофонического динамика |
| - | 1 x HDMI звук |
| Порты: | 2 х USB 2.0 хост-порт |
| - | 2 х USB 3.0 хост-порт (или 1 х USB 3.0 хост + 1 х USB 2.0 OTG порт) |
| - | 1 х последовательная консоль отладки (UART, 1.5 Мбит / с N81) |
| - | 1 х разъем SATA |
| - | 1 X MIPI-CSI интерфейс камеры (15 pin) |
| - | 1 х MIPI-DSI ЖК-интерфейс (31 pin) |
| - | 1 x 40pin GPIO заголовок |
| Другие особенности: | |
| - | ИК-приемник для пульта дистанционного управления |
| - | RTC и держатель резервной батареи (для сохранения времени и даты в течение нескольких месяцев без подачи основного питания) |
| Системные светодиодные индикаторы: | |
| - | Красный (ПИТАНИЕ) – Сплошной индикатор при подключении питания постоянного тока |
| - | Синий (ЖИВОЙ) – мигает “сердцебиение” во время работы ядра. Твердое включение, когда находится на стадии u-boot. |
| Питание: | наружный (отрицательный) диаметр 5,5 мм, внутренний (положительный) диаметр 2,1 мм |
| Вход постоянного тока: | 7,5 В ~ 15,5 В |
| - | Рекомендуется использовать адаптер питания постоянного тока 12 В / 2 А |
| ХОЛОСТОЙ ХОД : | ≈ 1,25Вт |
| Нагрузка на процессор : | ≈ 4,44Вт (регулятор производительности) |
Описание
ODROID-M1 - это одноплатный компьютер с широким спектром полезных периферийных устройств, разработанный для использования в различных приложениях встраиваемых систем. Для достижения этой цели за последние 10 месяцев мы разработали различные аппаратные аксессуары и программное обеспечение с драйверами устройств. Кроме того, RK3568B2, основной процессор ODROID-M 1, считается подходящим для использования во встроенных приложениях, поскольку производитель SoC (Rockchip) гарантирует поставку в течение следующих 15 лет.
Центральный процессор оснащен четырьмя процессорами ARM Cortex-A55 с низким энергопотреблением и высокой эффективностью работы на частоте 2 ГГц. Производительность процессора и графического процессора очень похожа на наш ODROID-C4.
Petitboot, предварительно установленный во встроенную SPI-флэш-память объемом 16 Мбайт, позволяет легко управлять различными версиями ОС и ядра и поддерживает загрузку с устройств хранения данных microSD, eMMC, NVMe, SATA и USB. Кроме того, поскольку возможна онлайн-установка ОС с использованием сети, громоздкая процедура загрузки и прошивки образа ОС значительно сокращается.
Запоминающее устройство M.2 NVMe стандартного размера 22 x 80 мм может быть установлено непосредственно на плате ODROID-M1. Разъем M.2 имеет 2-полосную конфигурацию PCIe 3.0, которая может обеспечить невероятно быструю производительность последовательного доступа 1600 Мбит/с. Обратите внимание, что устройства хранения данных M.2 SATA использовать нельзя. Слот M.2 поддерживает только интерфейс PCIe (M-Key).
