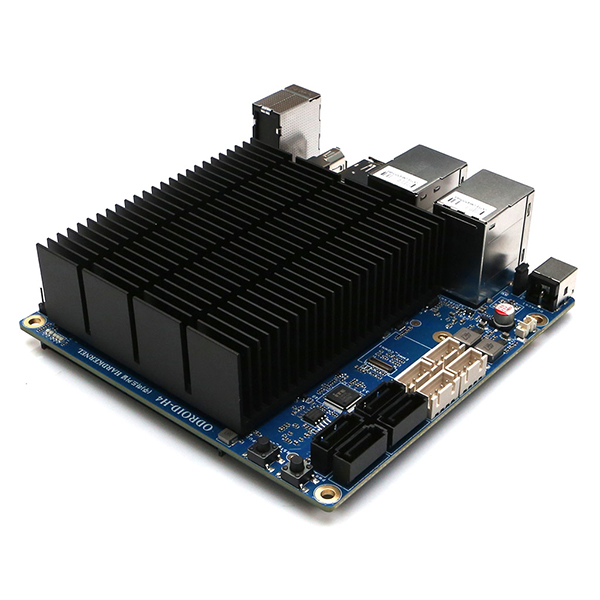

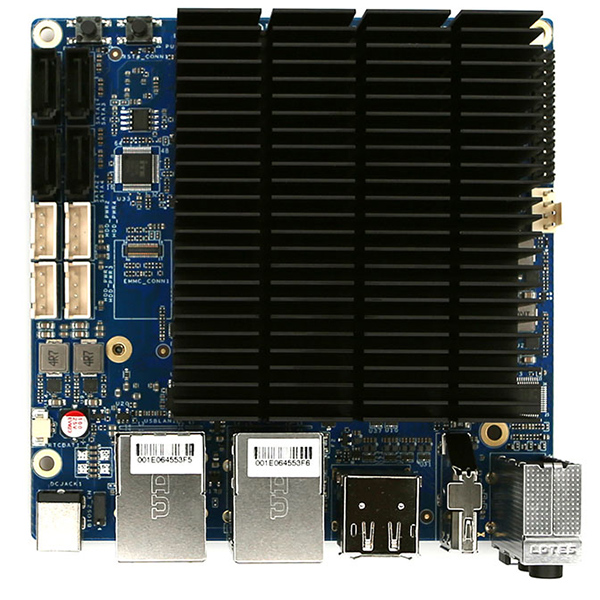

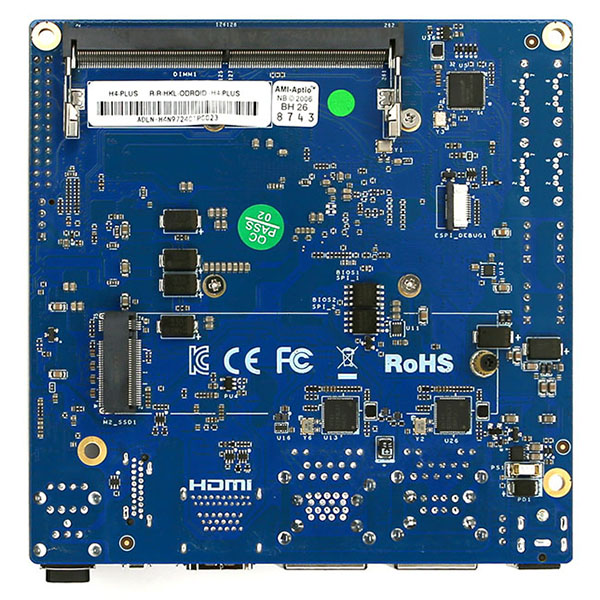

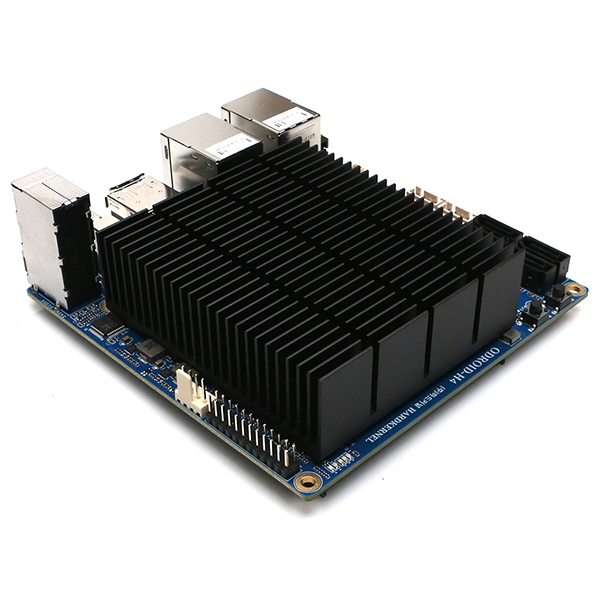

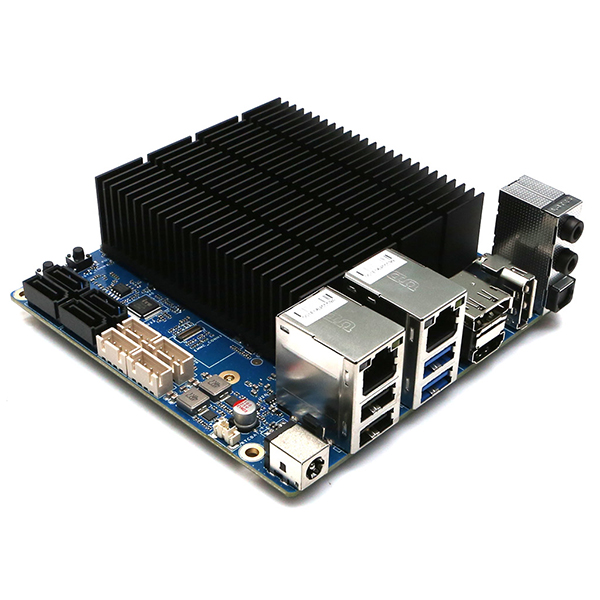

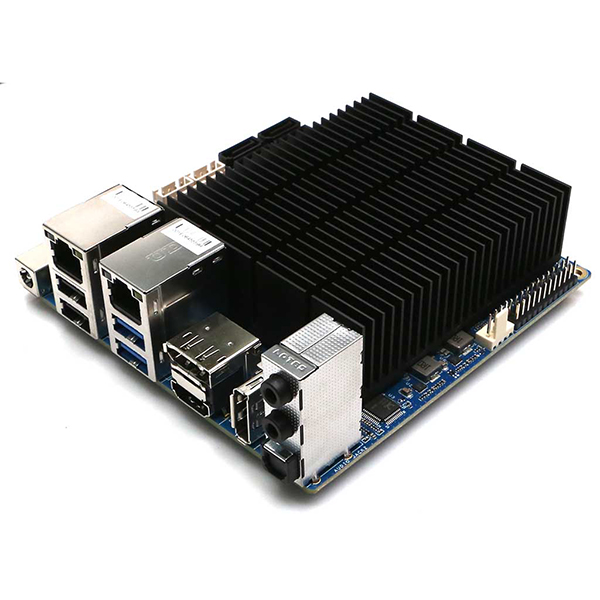

Одноплатный микрокомпьютер ODROID-H4 PLUS
Артикул: ODР4+
Цена: 20990 руб.
Позиция доступна под заказ от 10 дней
Технические характеристики
| Процессор: | 4-ядерный Alder Lake-N процессор Intel N97 |
|---|---|
| Оперативная память: | 1 х слот DDR5 SO-DIMM |
| - | Одноканальная память, скорость до 4800 МБИТ/с. с опцией Dual Rank (r2x8) |
| - | Максимальный объем памяти 48 ГБ |
| - | DDR3/DDR4 не поддерживаются |
| Хранилище: | 1 разъем eMMC (загружаемый и выбираемый в BIOS) |
| - | Различные модули eMMC можно приобрести в магазине |
| - | 4 разъема SATA3 со скоростью 6 Гбит/с |
| - | 1 слот x M.2 (PCIe 3.0 x 4, поддерживает карты NGFF-2280) |
| Сеть: | два 2.5 Gigabit Ethernet (RJ45) порта через Intel I226-V (скорость передачи данных 10/100/1000/2500 Мбит/с) |
| - | Поддержка функции Wake-On-Lan |
| - | Светодиодные индикаторы (зеленый-связь, желтый-трафик) |
| Видео: | 2 x DisplayPort 1.2 (до 4K при 60 Гц) |
| - | 1 x HDMI 2.0 (до 4K при 60 Гц) |
| - | Поддержка одновременного отображения на трех дисплеях |
| Аудио: | 1 аудиовыход (разъем 3,5 мм) |
| - | 1 аудиовход (разъем 3,5 мм) |
| - | 1 SPDIF-выход (ALC662, кодек HDA) |
| - | * HDMI и DP также имеют аудиовыходы. |
| Внешние вводы-выводы: | |
| - | 2 х основных порта USB 3.0 |
| - | 2 х основных порта USB 2.0 |
| - | 1 х Разъем для подключения периферийных устройств (24-контактный, шаг 2,54 мм) |
| - | 1 х разъем постоянного тока 5 В, 1 разъем постоянного тока 3,3 В, 5 разъемов GND |
| - | 1 x UART (TXD/RXD / RTS/CTS 3,3 вольтовый ввод-вывод) |
| - | 2 x I2C (SCL/SDA 3,3 вольтовый ввод-вывод) |
| - | 1 x Внешняя кнопка включения |
| - | HDMI CEC, 5VA+, D+,D- (Для использования функции HDMI-CEC необходимо установить дополнительную плату внешнего адаптера) |
| - | 3 x USB 2.0 |
| Другие особенности: | |
| - | Пассивный радиатор |
| - | Двойной BIOS на H4+ и H4 Ultra |
| - | Резервная батарея BIOS (все модели серии H по умолчанию оснащены резервной батареей) |
| - | Поддерживает системное время и настройки BIOS |
| - | Кнопка включения |
| - | Кнопка сброса |
| Системные светодиодные индикаторы: | |
| - | – Красный (PWR) – Постоянно горит при подаче питания постоянного тока |
| - | – Синий (слева, режим ожидания) – гаснет только при переходе системы в режим ожидания |
| - | – Синий (справа, PMIC) – включается только при работе основных шин питания |
| - | – Желтый (SATA) – Мигает при передаче данных SATA |
| - | – Зеленый (NVMe) – Мигает при передаче данных NVMe |
| - | Разъем активного вентилятора охлаждения (12 В, 4-контактный, ШИМ-вход + тахогенератор) |
| - | – Активный вентилятор охлаждения является дополнительным |
| - | – Разъем (4-контактный, шаг 2,54 мм) |
| Питание: | |
| - | Разъем постоянного тока - наружный (заземляющий) диаметр 5,5 мм, внутренний (положительный) диаметр 2,1 мм |
| - | Напряжение постоянного тока 14В ~ 20В |
| - | |
| - | — Если вы не используете 3,5-дюймовые жесткие диски, рекомендуется использовать адаптер питания постоянного тока 15В / 4А. |
| - | |
| - | — Рекомендуется использовать адаптер питания постоянного тока 19В / 7А, если вы используете более одного 3,5-дюймового жесткого диска SATA одновременно |
| - | |
| Потребляемая мощность: | |
| — Режим ожидания: | 2,0 ~ 2,9 Вт |
| — Режим ожидания с графическим интерфейсом рабочего стола: | 4,6 ~ 6,2 Вт |
| — Нагрузочный тест процессора и графического процессора: | 19 ~ 22 Вт |
| — Отключение питания: | 0,2 Вт |
| — Подключение к оперативной памяти: | 0,9 ~ 1,2 Вт |
| Размеры: | 120 мм x 120 мм x 47 мм |
Описание
Hardkernel представляет ODROID-H4+ с более высокой производительностью и более богатыми интерфейсами.
Основными характеристиками серии ODROID-H4 по сравнению с серией ODROID-H3 являются:
- Более быстрая архитектура процессора Alder Lake N по сравнению с Jasper Lake. Плюс расширения AVX2.
- Более быстрый интерфейс DRAM DDR5 4800 МБИТ/с по сравнению с DDR4 2933 МБИТ/с.
- Более высокая базовая и ускоренная частота процессора и более мощный iGPU.
- Увеличение числа портов SATA с 2 до 4 позволяет подключать большее количество устройств хранения данных, в том числе только ODROID-H4+ и ODROID H4 Ultra.
- Дополнительный порт DisplayPort позволяет одновременно использовать до 3 мониторов.
- Недорогой ODROID H4 для вычислительных и графических приложений (например, вывесок, роботов, автоматизации производства и т.д.)
Также внесены небольшие изменения в соответствии с отзывами ODROID-H3
Примеры:
- Двойной BIOS: Если BIOS поврежден из-за отключения питания во время обновления и т.д., вы можете загрузиться в резервную копию BIOS и восстановить ее, переместив перемычку рядом с разъемом постоянного тока. Эта функция доступна только на ODROID-H4+ и ODROID H4-Ultra.
- Новый формат корпусов H4 был усовершенствован таким образом, что внутри корпуса можно установить охлаждающий вентилятор.
- Комплект Mini-ITX для бесшовной интеграции с обычными корпусами ITX для ПК.
По мере повышения производительности CPU, GPU и DRAM стало возможным управлять большим количеством дисплеев. Таким образом, в дополнение к одному выходу для HDMI и DisplayPort в существующей серии H, новая серия H4 оснащена дополнительным DisplayPort, что позволяет одновременно подключать в общей сложности три монитора с разрешением 4K.

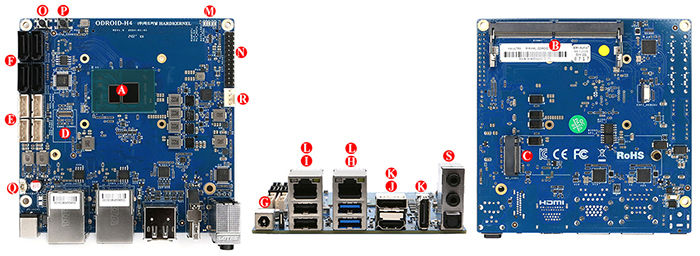

Описание платы
- A. Процессор (Intel N97 или N305)
- B. 1 x слотов DDR5 SO-DIMM (поддержка одноканальной памяти)
- C. 1 x Разъем модуля PCI Express M.2 (NGFF-2280)
- D. 1 разъем для подключения eMMC (встроенной мультимедийной карты)
- E. 4 разъема питания SATA (шаг 2,5 мм, совместимые с JST-XH разъемы)
- F. 4 разъема для передачи данных SATA3 со скоростью 6,0 Гбит/с
- G. 1 разъем питания постоянного тока
- H. 2 x USB 3.0
- I. 2 x USB 2.0
- J. 1 x HDMI 2.0
- K. 2 x DisplayPort 1.2
- L. 2 порта Ethernet RJ45 (10/100/1000/2500)
- M. 5 светодиодных индикаторов системы
- N. 1 Разъем для подключения периферийных устройств (24-контактный)
- O. 1 Выключатель питания
- P. 1 x Переключатель сброса
- Q. 1 x Разъем резервного аккумулятора (2-контактный)
- R. 1 x Разъем активного вентилятора охлаждения (4-контактный)
- S. 1 x аудиовыход, 1 x аудиовход, 1 x SPDIF-выход

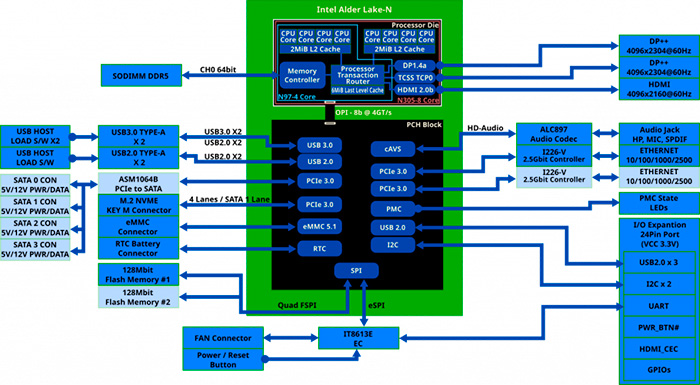

Блок-схема
