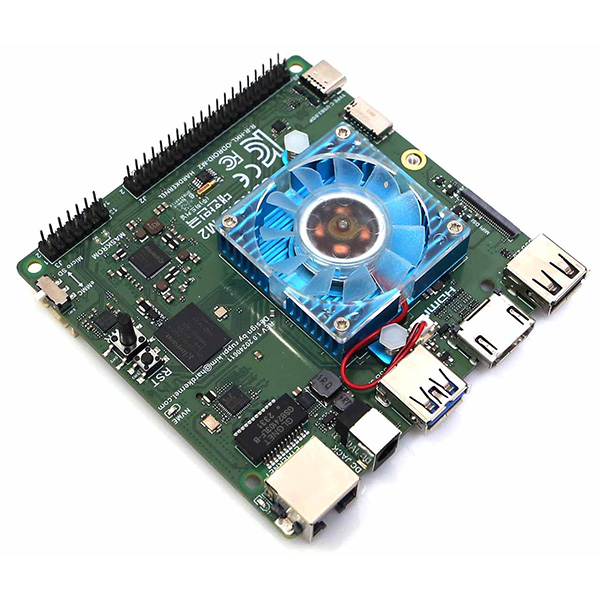

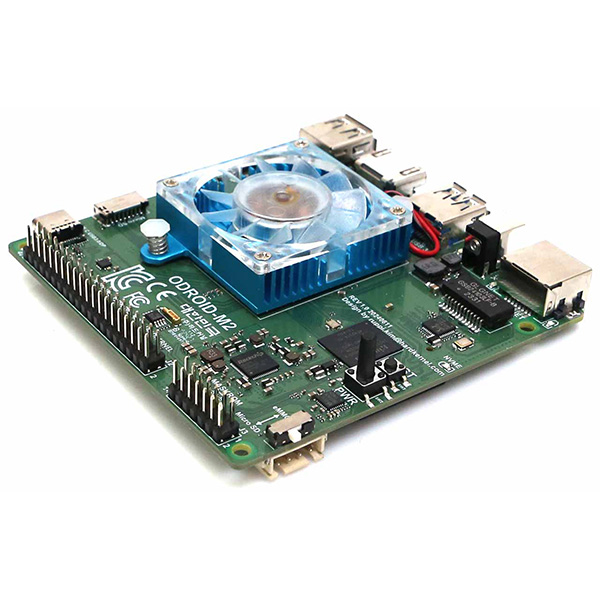

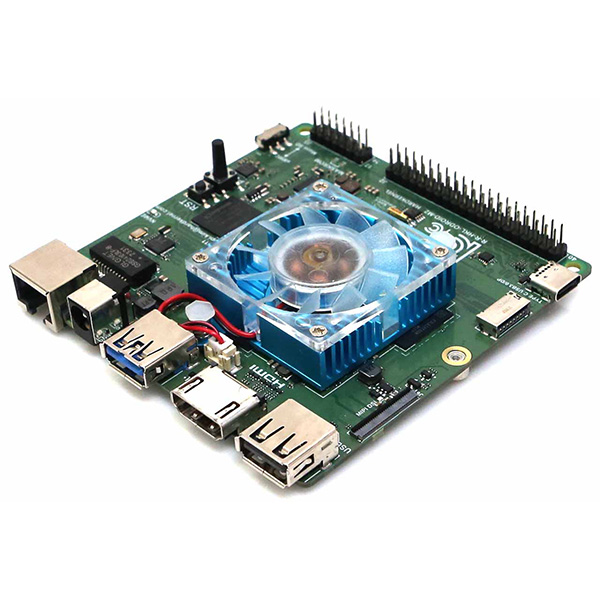

Одноплатный компьютер Odroid-M2 16Gb RAM
Технические характеристики
| SKU: | G240813135632 |
|---|---|
| Процессор: | Rockchip RK3588S2 |
| - | Четырехъядерный процессор Cortex-A76 (2,3 ГГц +/-0,1 ГГц) |
| - | Четырехъядерный процессор Cortex-A55 (1,8 ГГц) |
| - | Архитектура ARMv8-A с расширениями Neon и Crypto |
| Графический процессор: | Mali-G610 MP4 (1 ГГц) с 64 Кб кэша данных L1, 512 Кбайт кэша данных L2, совместно используемый процессором Cortex-A76 |
| - | Кэш команд L1 объемом 32 Кб, кэш данных L1 объемом 32 Кб, кэш данных L2 объемом 128 Кб, совместно используемый процессором Cortex-A55 |
| - | Кэш данных L3 объемом 3 МБ, совместно используемый 8 процессорами |
| NPU: | 6 TOPS@INT8, встроенный ускоритель искусственного интеллекта RKNN NPU |
| Оперативная память: | LPDDR5 8 или 16 Гб с 64-разрядной шириной шины |
| Хранилище: | |
| - | 1х встроенная карта памяти eMMC емкостью 64 ГБ (припаяна к печатной плате) |
| - | 1х слот для карты Micro SD (UHS-I SDR104) |
| - | *С помощью ползункового переключателя можно выбрать приоритет загрузки между картами eMMC и microSD |
| - | 1х твердотельный накопитель NVME M.2 (PCIe 2,1 x 1 полоса) |
| Сеть: | 1х порт GbE (RJ45, поддерживает 10/100/1000 Мбит/с) – Светодиодные индикаторы |
| - | * Зеленый светодиод - мигает при передаче данных при скорости соединения 100 Мбит/с. |
| - | * Желтый светодиод - мигает при передаче данных при скорости соединения 1000 Мбит/с. |
| Видеовыход: | |
| - | 1x HDMI 2.0 (до 4K при 60 Гц с HDR, EDID) |
| - | 1x Интерфейс MIPI DSI (30-контактный разъем, который отличается от 31-контактного в ODROID-M1) |
| - | 1x DP (через порт USB Type-C) |
| Внешние вводы-выводы: | |
| - | 1х порт USB 2.0 для хоста |
| - | 1х порт USB 3.0 для хоста |
| - | 1х Порт USB 3.0 Type-C (для передачи данных и использования в режиме DP Alt, а не в качестве источника питания) |
| - | 1х Последовательная консоль для отладки (UART) |
| - | 1x 40-контактный GPIO |
| - | 1x 14-контактный GPIO |
| RTC: | |
| - | * Встроенный чип PCF8536 RTC с очень низким энергопотреблением |
| - | * Держатель резервной батареи CR2032 RTC для сохранения времени и даты в течение почти 10 лет без подачи основного питания. |
| Другие выводы: | |
| - | * Кнопка включения |
| - | * Кнопка сброса |
| * Системные светодиодные индикаторы: | |
| - | – Красный (ПИТАНИЕ) – Постоянно горят при подключении постоянного тока |
| - | – Синий (АКТИВЕН) – Мигают, как сердцебиение, во время работы ядра. Постоянно горят на этапе u-boot. |
| Питание: | |
| - | 1х разъем постоянного тока, внешний (отрицательный) диаметр 5,5 мм, внутренний (положительный) диаметр 2,1 мм Диапазон входного напряжения постоянного тока 7,5 В ~ 15,5 В (рекомендуется использовать адаптер питания 12В/2А) |
| - | – Нагрузка на процессор ≈ 7,5 Вт (регулятор производительности) без использования каких-либо периферийных устройств |
| Размеры платы: | 90 мм x 90 мм x 21 мм |
| Вес: | 78 г с радиатором, 58 г без радиатора |
Описание
Одноплатный компьютер Odroid-M2 - это поразительно высокопроизводительный SBC по сравнению с серией M1.
ODROID-M1 был запущен около 2 лет назад, а ODROID-M1S - около 1 года назад. Обе модели были успешно поставлены и продолжают использоваться B2B-заказчиками в качестве основных компонентов встраиваемых систем. Производительность и конфигурация портов ввода/вывода ODROID-M1/M1S достаточны для большинства встраиваемых систем. Однако некоторые пользователи по-прежнему хотели приобрести модели более высокого класса, оснащенные высокопроизводительными процессорами. Чтобы удовлетворить спрос на высокопроизводительные вычислительные мощности, необходимые крупным производителям встраиваемых промышленных систем, был создан ODROID-M2 SBC.
По сравнению с оригинальным ODROID-M1 (основанным на SoC RK3568B2), в ODROID-M2 используется SoC RK3588S2, сравнительные характеристики которого приведены ниже:
- Производительность многопроцессорной обработки примерно в 3 раза выше.
- 64-разрядная оперативная память LPDDR5 с увеличенной более чем в два раза пропускной способностью.
- Графический процессор более чем в 5 раз быстрее.
- Сетевой процессор более чем в 3 раза быстрее.
- Встроенное устройство хранения данных eMMC емкостью 64 ГБ, которое работает в два раза быстрее благодаря интерфейсу HS400.
Процессор RK3588S2 SoC с несколькими высокопроизводительными ядрами CPU/GPU и большими блоками кэш-памяти изготовлен по технологии Samsung Foundry 8N и обладает преимуществом относительно низкого энергопотребления по сравнению с производительностью. Благодаря высокоскоростной 64-разрядной памяти LPDDR5 и высокопроизводительному графическому процессору он демонстрирует очень высокую графическую производительность в конфигурации с двумя подключенными дисплеями 4К. Аппаратные ускорители используются для запуска высокопроизводительных графических приложений, охлаждающий вентилятор вращается редко, поскольку он не выделяет много тепла.
При недостаточном объеме встроенной памяти eMMC 64 ГБ, можно использовать твердотельный накопитель NVMe, форм-фактора M.2 2280.

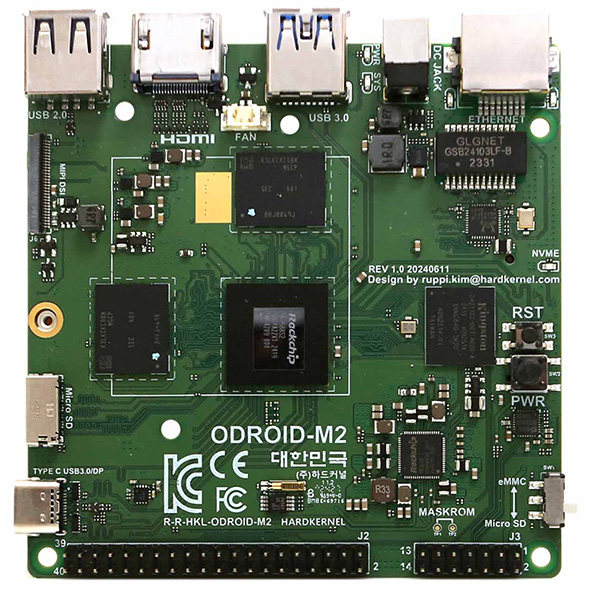

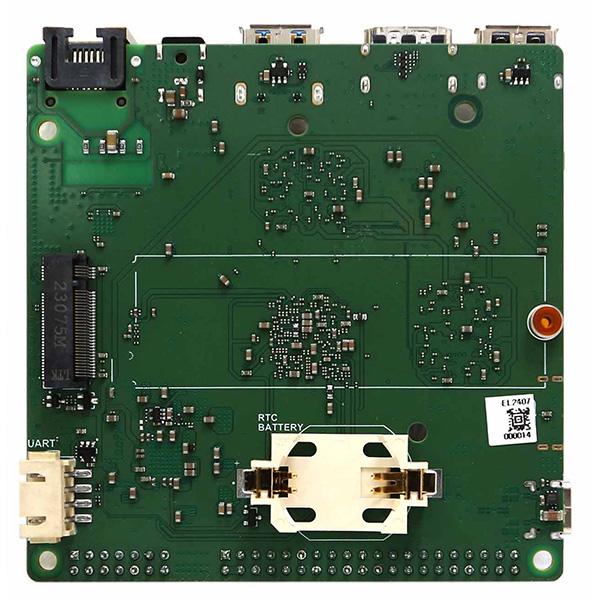

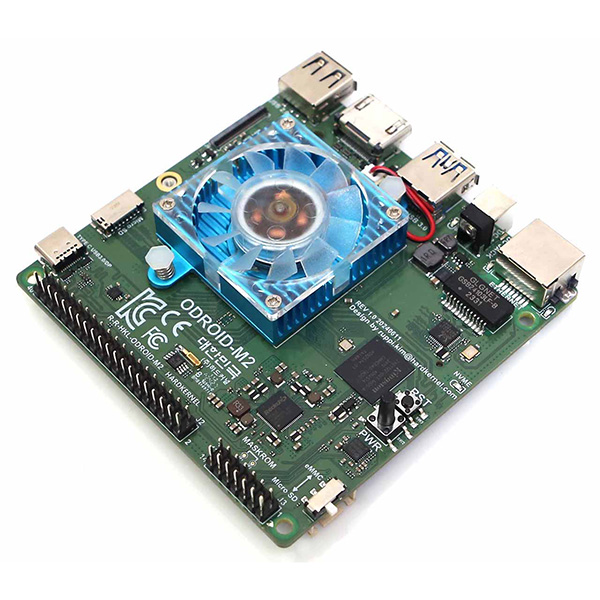

Детали платы
A Rockchip RK3588S2 CPU
B 2 x LPDDR5 chips
C 1 x 64GB eMMC on-board
D 1 x Ethernet Transformer
E 1 x RJ45 Ethernet Port (10/100/1000)
F 1 x USB 3.0 Type C with Alt-mod DP s
G 1 x USB 2.0 host
H 1 x HDMI
I 1 x USB 3.0 host
J 1x DC Power Jack
U 1x Slide Switch (Boot mode select)
K 1 x MIPI DSI 4 Lanes
L 1 x M.2 LED Indicator
M 1 x Micro-SD Slot
N 1 x Power Button
O 1 x Reset Button
P 40 x GPIO Pin
Q 14 x GPIO Pins
R 1 x RTC backup battery holder
S 1 x UART for System Console
T 1 x M.2. M-KEY PCIe2.1 1 Lane
