Плата Odroid-XU4 shifter shield

Описание

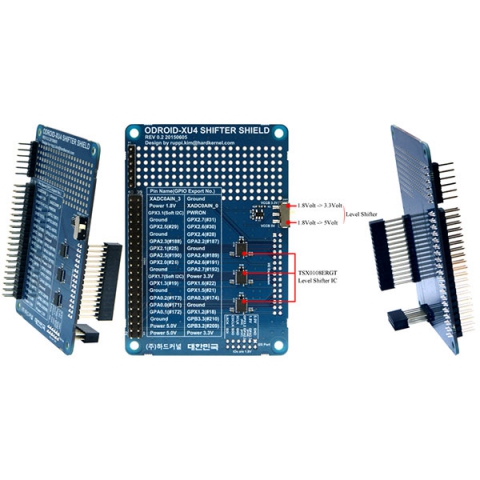

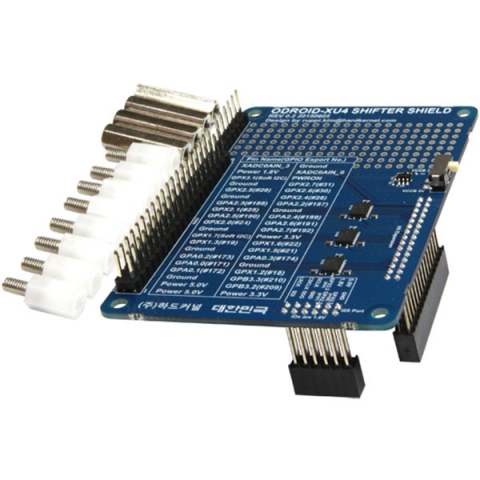

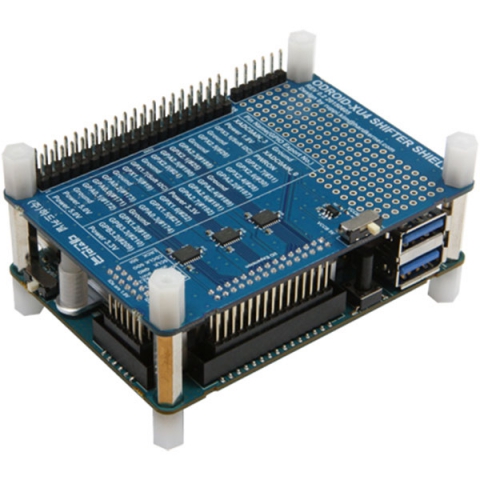

Контакты GPIO на ODROID-XU4 работают с уровнями напряжения 1,8 В, но многие устройства поддерживают 3,3 В или 5 В. Данная плата XU4 Shifter Shield содержит три микросхемы TSX0108E, представляющих собой двунаправленный преобразователь уровней. 30-выводной и 12-выводной порты GPIO вынесены на 40-выводной разъем с шагом 2,54 мм. Все сигналы могут быть преобразованы в 3,3 В и 5 В. Уровень напряжения выбирается компактным переключателем, расположенным на плате. При этом выводы 40-выводного разъема соответствуют разъему ODROID-C1 и RaspberryPi/Pi 2. Совместима также, с ODROID-XU3 и ODROID-XU3 Lite небольшой модификацией. В пакет входит: - плата XU4 Shifter Shield Board - 4 x 19mm PCB распорка (метал) - 8 x 10mm PCB распорка (пластик)
