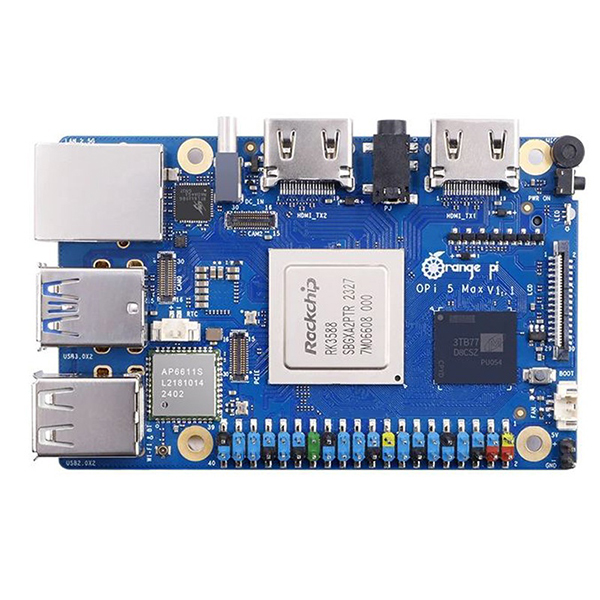

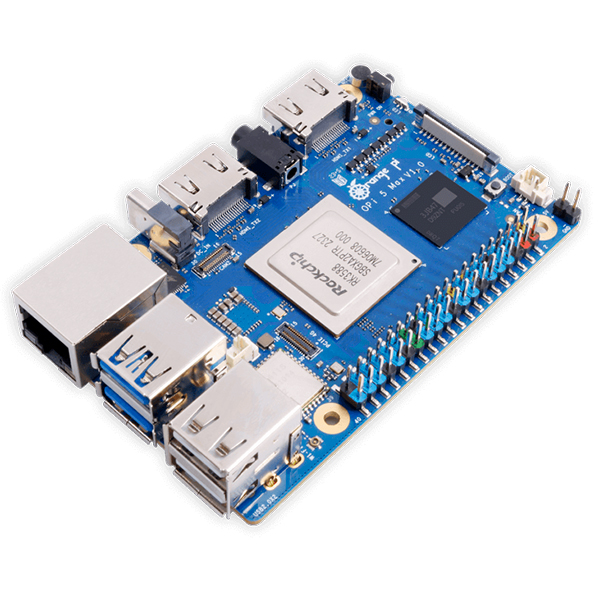

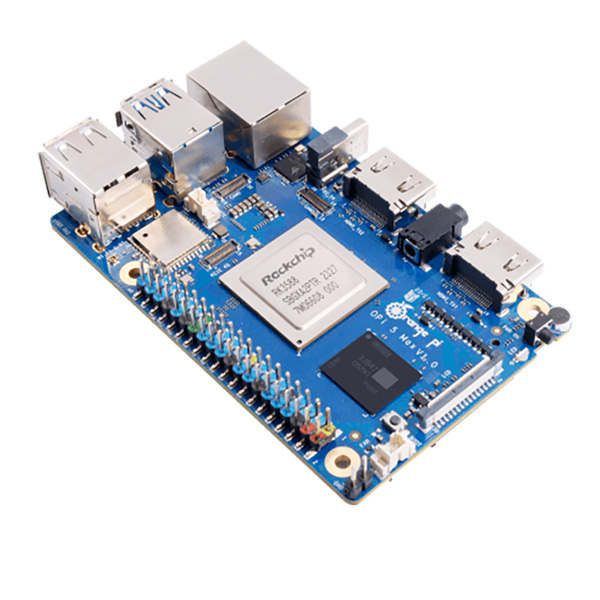

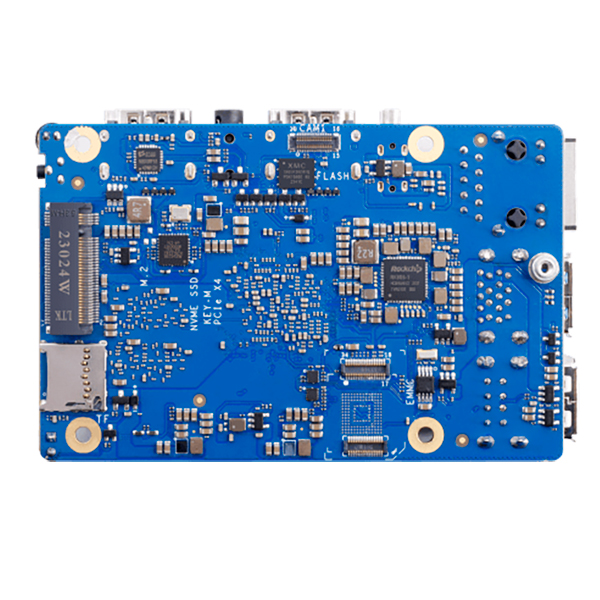

Микрокомпьютер Orange Pi 5 Max 8Gb
Технические характеристики
| Чип: | Rockchip RK3588 (8nm LP процесс) |
|---|---|
| Процессор: | |
| - | • 8-ядерный 64-bit процессор |
| - | • 4 Cortex-A76 and 4 Cortex-A55 с сопроцессором NEON |
| - | • Cortex-A76 at 2.4GHz, Cortex-A55 at 1.8GHz |
| Графический процессор: | |
| - | • Встроенная ARM Mali-G610 |
| - | • Встроенная 3D GPU |
| - | • OpenGL ES1.1/2.0/3.2, OpenCL 2.2 and Vulkan 1.2. |
| NPU: | Встроенный NPU поддерживает INT4/INT8/INT16/FP16 гибридные вычисления до 6TOPS. |
| PMU: | RK806-1 |
| Оперативная память: | LPDDR5 496PIN 8GB |
| Память: | |
| - | • eMMC Flash Sockets（по умолчанию）поддерживает 32GB, 64GB, 128GB, 256GB |
| - | • Встроенная eMMC（кастомизируемая） |
| • QSPI Nor FLASH: | 16MB |
| - | • MicroSD |
| - | • M.2 M-KEY slot с поддержкой NVMe SSD (PCIe 3.0 4Lane) |
| USB: | 2*USB3.0；2*USB2.0； |
| Видео: | |
| - | • 2* HDMI 2.1, видеовыход до 8k@60FPS |
| - | • 1* MIPI DSI TX 4 Lane |
| Camera: | |
| - | • 2* MIPI CSI 4 Lane |
| - | • 1* MIPI D-PHY RX 4 Lane |
| Audio: | Кодек ES8388 |
| - | • 1* Audio 3.5 мм с микрофоном |
| - | • 1*MIC In |
| - | • 1*HDMI 2.1 eARC |
| Ethernet: | 1*PCIe 2.5G LAN（RTL8125BG ) |
| Wi-Fi+BT Module: | Onboard Wi-Fi 6E+BT 5.3/BLE module AP6611 |
| - | Wi-Fi interface SDIO3.0 |
| - | BT interface UART/PCM |
| Порты расширения: | |
| - | Двухрядный вывод 2,54 мм 40Pin |
| - | Поддерживает выходную мощность постоянного тока 5В и 3,3В |
| - | Настраиваемые UART, PWM, I2C, SPI, CAN, GPIO и другие функциональные интерфейсы. |
| Кнопки: | |
| - | 1* Кнопка загрузки, |
| - | 1* Кнопка включения/выключения |
| Питание: | Type-C, 5V @ 5A |
| LED: | RGB LED |
| Кулер: | 5V 2PIN 1.25mm сокет |
| RTC: | 3V 2PIN 1.25mm сокет |
| Отладка: | Отладочный последовательный интерфейс UART, подключенный к 40-контактному порту расширения |
| Поддерживаемая операционная система: | Orangepi OS（Droid）、Orangepi OS（Arch）、Orangepi OS（OH）、Ubuntu、Debian、Android13 |
| Размеры: | Длина печатной платы 89 мм, ширина 57 мм, толщина 1,6 мм |
| Вес: | 62 грамм |
Описание
Микрокомпьютер Orange Pi 5 Max использует 8-ядерный 64-разрядный процессор Rockchip RK3588 с 4 Cortex-A76 (2,4 ГГц), 4 Cortex-A55 (1,8 ГГц) и независимый сопроцессор NEON. Благодаря использованию 8-нм технологического процесса, основная частота достигает 2,4 ГГц, интегрированному ARM Mali-G610, встроенному 3D-графическому процессору, совместимому с OpenGL ES1.1/2.0/3.2, OpenCL 2.2 и Vulkan 1.2; встроенный NPU поддерживает гибридные вычисления INT4 / INT8 / INT16 / FP16 с производительностью до 6 тыс. вычислительных мощностей, которые могут удовлетворить потребности большинства терминальных устройств в передовых вычислениях; он оснащен 4 ГБ / 8 ГБ / 16 ГБ LPDDR5 с возможностью обработки данных на дисплее до 8 КБ, поддерживает разъем eMMC и встроенный eMMC (любой из них), а также Wi-Fi 6E + BT 5.3 с поддержкой BLE.
OrangePi 5 Max предоставляет множество интерфейсов, включая выход HDMI, интерфейс GPIO, разъемы USB2.0, USB3.0, разъем для наушников 3,5 мм, один высокоскоростной сетевой порт PCIe extended 2,5G, один слот M-Key M.2 (4-полосный PCIe 3.0), поддерживающий установку твердотельных накопителей NVMe или твердотельные накопители SATA. OrangePi 5 Max компактен, размер печатной платы составляет всего 89 мм x 57 мм x 1,6 мм, и достаточно мощный, чтобы его можно было широко использовать в планшетах высокого класса, современных вычислениях, искусственном интеллекте, облачных вычислениях, дополненной реальности /виртуальной реальности, интеллектуальной безопасности, умном доме и т.д., охватывающих различные отрасли AIoT. OrangePi 5 Max поддерживает операционную систему Orangepi OS (Droid), Orangepi OS (Arch), Orangepi OS (OH), Ubuntu, Debian, Android13.
OrangePi 5 Max
Обновленный продукт OrangePi 5 Max обеспечивает более высокую производительность и вычислительную мощность
Основные моменты обновления:
- Благодаря 1 высокоскоростному сетевому порту PCIe с расширением на 2,5 G увеличена скорость передачи данных в соответствии с тенденциями развития сетей в будущем.
- Оснащен разъемом M.2 M-Key (4-полосный интерфейс PCIe 3.0), который поддерживает установку твердотельных накопителей NVMe для увеличения емкости.
- Встроенный модуль Wi-Fi 6E+BT 5.3/BLE
Rockchip RK3588 (8nm LP process)
OrangePi 5 Max работает на базе 8-ядерного 64-разрядного процессора Rockchip RK3588 с 4 Cortex-A76 (2,4 ГГц), 4 Cortex-A55 (1,8 ГГц) и независимого сопроцессора NEON.
NPU с искусственным интеллектом
Встроенный арифметический NPU 6TOPS, поддерживающий гибридные вычисления INT4/INT8/INT16, подходит для разработки приложений с искусственным интеллектом.
Новый стандарт памяти LPDDR 5 Оснащен 4 ГБ/8 ГБ/16 ГБ LPDDR5.
По сравнению со стандартом LPDDR4, LPDDR 5 обеспечивает более высокую скорость передачи данных и более низкое энергопотребление, что лучше соответствует потребностям больших приложений и сложных 3D-игр.
Расширенные дисплейные порты
Двойной HDMI 2.1, поддерживающий скорость до 8 Кбит/с при 60 кадрах в секунду + 4-полосный MIPI DSI для высокопроизводительных приложений, таких как камеры виртуальной реальности и системы глубокого видения.
3 порта для камеры
Двойной 4-полосный MIPI CSI + MIPI D-PHY
Мощная беспроводная связь Wi-Fi 6E + BT 5.3
поддерживает BLE
Декодирование видео в формате 8K
8-ядерный процессор + 8-нм технологический процесс + декодирование видео в формате 8K, сочетающий в себе четкое качество изображения и плавную работу.
OrangePi 5 Max Pin Definition
