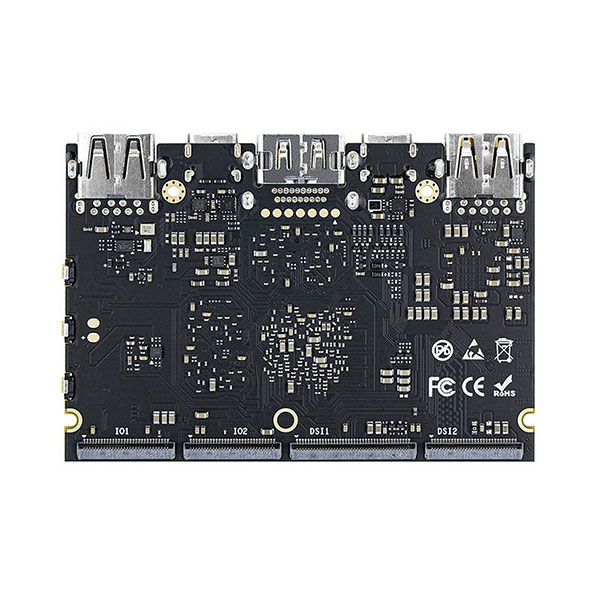

Микрокомпьютер Khadas Edge2 8GB/32GB (RockChip RK3588S)
Технические характеристики

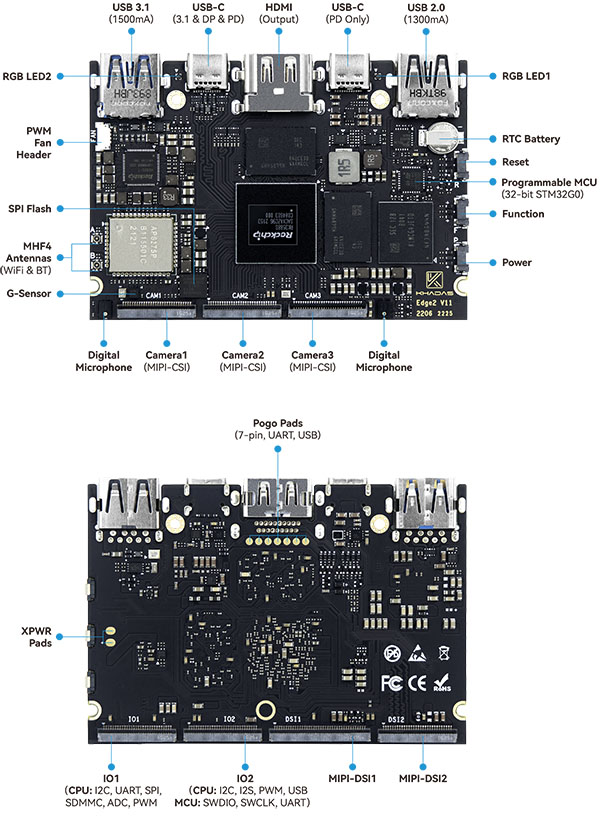

| Модель: | Khadas Edge2 |
|---|---|
| Артикул производителя: | KEG2-B-002 |
| Версия: | Basic 8GB 64-bit 2112MHz LPDDR4X + 32GB eMMC 5.1 |
| SKU: | KEG2-B-002 |

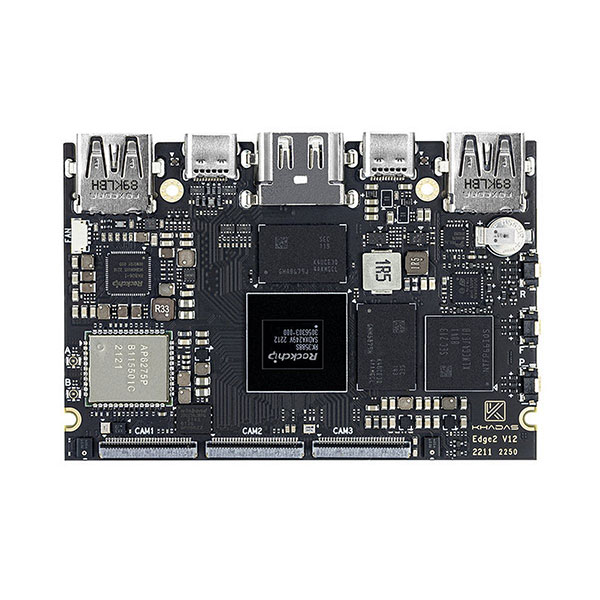

| SoC: | RockChip RK3588S |
| Процессор: | 8-ядерный 64-битным процессором (с тактовой частотой до 2,25 ГГц). Производительные ядра Cortex-A76 с частотой 2,25 ГГц работают в паре с эффективными ядрами Cortex-A55 с частотой 1,8 ГГц. |
| NPU: | Встроенный процессор производительности 6 TOPS |
| Декодирование: | 4K при 60 кадрах в секунду AV1, 8K при 60 кадрах в секунду Декодирование H.265 |
| Кодирование: | 8K при 30 кадрах в секунду H.264/H.265 HDR, HDR10, обработка видео HLG |
| Сопроцессор : | STM32G031K6 |
| SPI: | 32 МБ |
| RAM: | 8 ГБ LPDDR4X, 2112 МГц, 64 бита |
| eMMC 5.1: | 32 ГБ |
| Wi-Fi: | Ampak AP6275P |
| - | 2T2R Wi-Fi 6, IEEE 802.11 ax/ac/a/b/g/n |
| Bluetooth: | Bluetooth 5.0 |

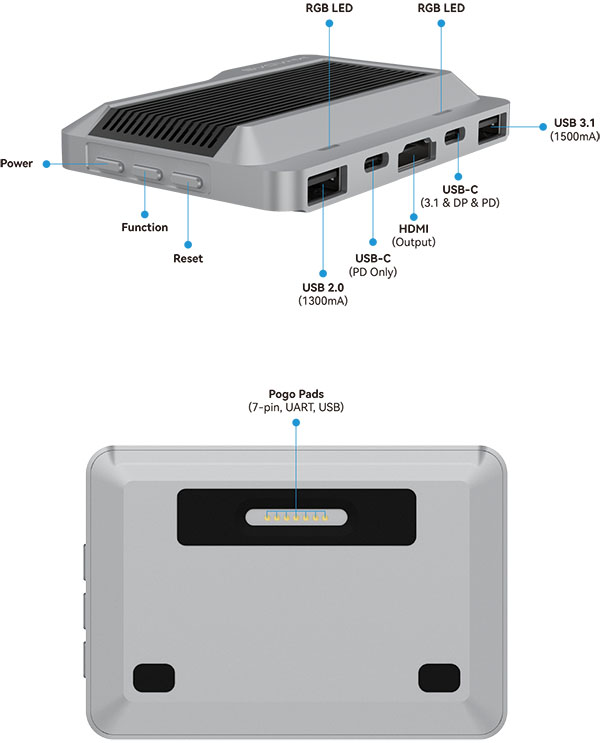

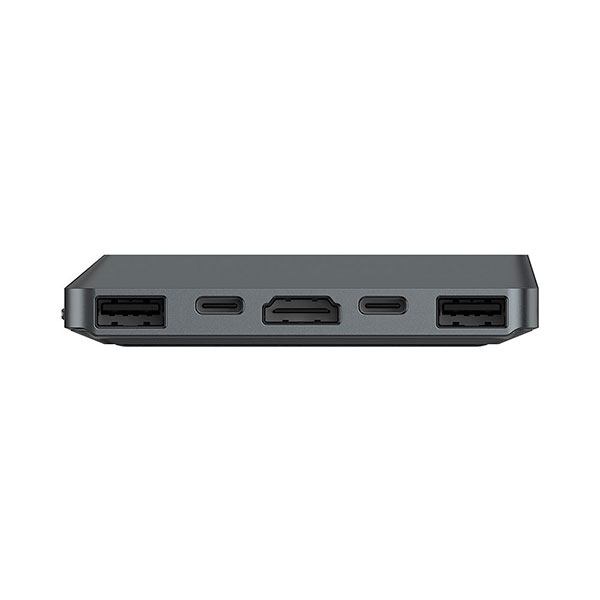

| USB-ХОСТ: | х1 USB 3.1 + х1 USB 2.0 |
| USB-C: | Только x1 PD (Power Deliver) x1 USB 3.1 + PD + DP 1.4, до 4K при 60 кадрах в секунду [2] |
| HDMI: | Тип-А, женский, 8K при 60 кадрах в секунду |
| - | HDMI2.1, динамический HDR, CEC, DSC 1.2a и HDCP 2.3 |
| MIPI-дисплей: | x1 30-контактный разъем FPC 0,5 мм |
| - | 4-полосный интерфейс MIPI-DSI, разрешение до 4K при 60 Гц |
| Сенсорный дисплей: | x1 40-контактный разъем FPC 0,5 мм |
| - | 4-полосный интерфейс MIPI-DSI, разрешение до 4K при 60 Гц I2C и GPIO для сенсорной панели |
| Камеры: | x3 30-контактных разъема FPC диаметром 0,5 мм. 4-канальный интерфейс MIPI-CSI на разъем. Разрешение ISP до 48 МП. |
| Expand IO: | x2 30-контактный разъем FPC 0,5 мм |
| ЦП: | SWDIO, SWCLK, UART. |

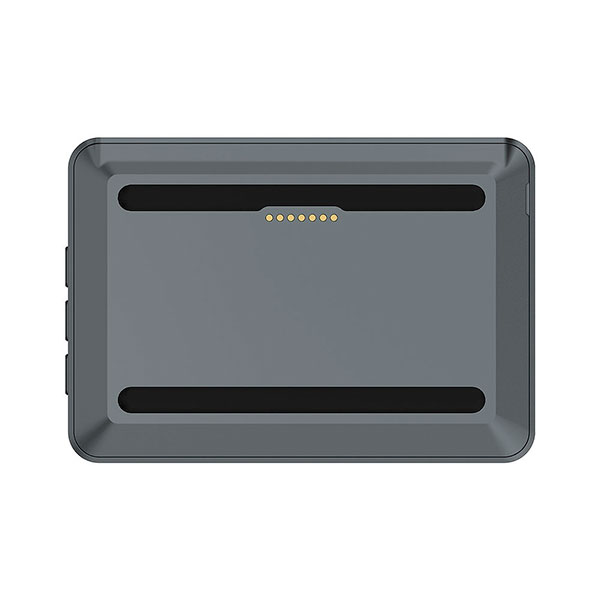

| Pogo Pads: | 7-контактный, USB, UART, 5 В |

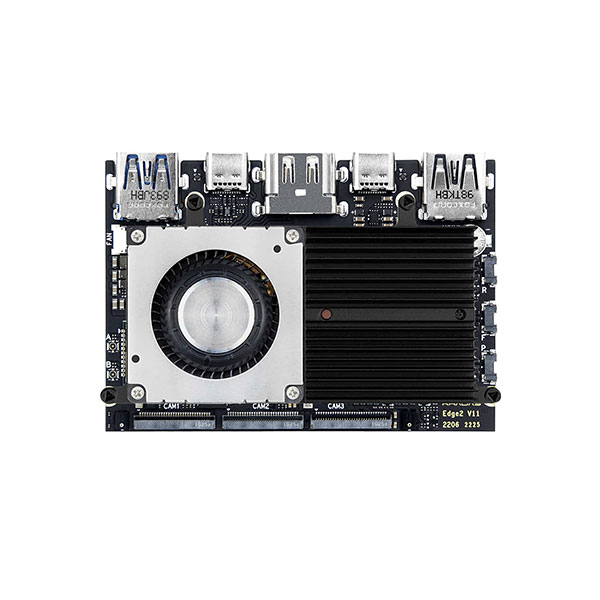

| Разъем охлаждающего вентилятора: | 4-контактный разъем 0,8 мм, ШИМ-контроллер скорости |
| DMIC: | Стерео цифровые микрофоны |
| Датчик: | KXTJ3-1057 Трехосевой цифровой акселерометр |
| Батарея реального времени: | 3 В, 3 мАч, литиевая аккумуляторная батарея |
| светодиоды: | x2 RGB-светодиода |

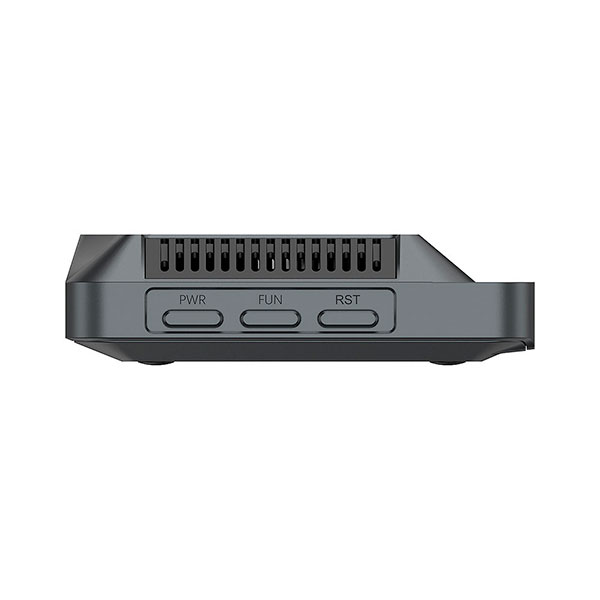

| Кнопки: | x3 (Сброс/Функции/Питание) |
| - | XPWR колодки |
| - | Для внешней кнопки питания |
| Монтажные отверстия: | Размер М2х4 |
| Размеры платы: | 82,0 х 57,5 х 5,7 мм |
| Вес платы: | 25 г |
| загрузчик: | U-Boot |
| Ядро Linux: | Линукс 5.10 |
| Дистрибутивы Linux: | Убунту 22.04 |
| Андроид: | Андроид 12 |
| Khadas Only: | Khadas TST [3], Khadas KBI, OOWOW [4], Fenix [5] |
| Соответствие: | RoHS, CE, FCC, TELEC, KC |
Описание
Khadas Edge2 работает на базе RK3588S, 8-ядерной 64-разрядной SoC нового поколения от Rockchip. RK3588S - это новейшая флагманская IoT-SoC от Rockchip, использующая 8-нанометровый процесс литографии. В результате энергопотребление аналогично RK3399, но при этом мы добились увеличения общей производительности в 2,5 раза.
RK3588S оснащен встроенным 4-ядерным графическим процессором ARM Mali-G610 MP4 (тактовая частота до 1 ГГц), который поддерживает пользовательский интерфейс 4K без задержек. 3D-рендеринг был значительно улучшен, и вы можете играть в обширные онлайн-игры с открытым миром, консольные игры и даже в некоторые игры категории AAA.
RK3588S имеет встроенный входной сигнал, который обеспечивает обработку нейронной сетью до 6 TOPS. Процессор поддерживает основные фреймворки глубокого обучения, такие как TensorFlow, Pitch, Vmxnet и так далее. Мощный RK3588S обеспечивает оптимизированную производительность нейронной сети для различных приложений искусственного интеллекта.
Аппаратное обеспечение Khadas Edge2 поддерживает до четырех независимых дисплеев. Это значительно расширяет возможности применения Khadas Edge2 в сценариях с несколькими дисплеями, таких как цифровые вывески, разработка и игры.
Мощные возможности кодирования и декодирования видео позволяют Khadas Edge2 выводить удивительно четкое видео с разрешением 8K HD. Это значительно расширит потенциал
Edge 2 интегрирует модуль Impact AP6275P Wi-Fi 6 PCIe, который способен обеспечивать высокоскоростную беспроводную передачу данных. Этот модуль поддерживает стандарты IEEE 802.11 b / n / g / a/ac/ax и 2T2R для увеличения пропускной способности. Этот усовершенствованный модуль беспроводного приемопередатчика обеспечивает стабильную и быструю передачу данных. Также поддерживается Bluetooth 5.0.

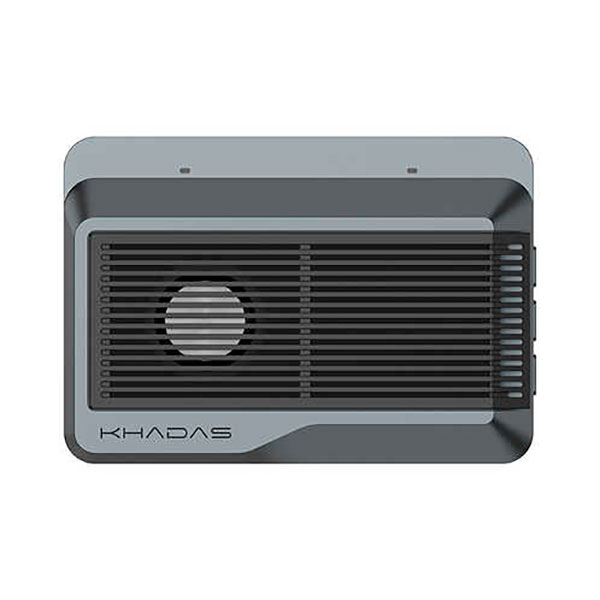

Edge2 - это сверхтонкий ARM-ПК размером с кредитную карту, оснащенный Pogo Pads, FPC-заголовками и MIPI-интерфейсами, что облегчает программистам и разработчикам доступ к необходимым функциям ввода-вывода. Красиво оформленный корпус из поликарбоната повышает электростатическую стойкость, что означает, что производители получат стабильный и предсказуемый PCBA, на основе которого будут строить свои проекты.
Ключевые функции:
Высокопроизводительный SoC Rockchip RK3588S
Четырехъядерный процессор ARM Cortex-A76 с частотой 2,25 ГГц и четырехъядерный процессор Cortex-A55 с частотой 1,8 ГГц
Встроенный четырехъядерный графический процессор ARM Mali-G610 MP4 с частотой до 1 ГГц
Встроенный 6-разрядный NPU с максимальной производительностью
Модуль Wi-Fi 6 PCI-e AP6275P 2T2R
Декодирование до 8K при 60 кадрах в секунду и кодирование до 8K при 30 кадрах в секунду
Системная память: 8GB LPDDR4X
Место хранения: 32GB eMMC
